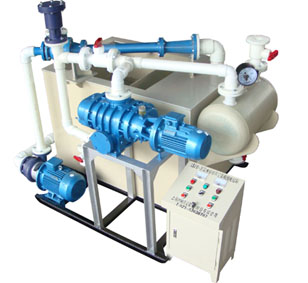

一、JZJP型羅茨水噴射真空泵機組的應用范圍及特點:
JZJP型羅茨水噴射真空泵機組也被稱作LSJ型水噴射羅茨真空泵機組,具有抽氣量大,真空度高的特點,也可以分開使用,即粗真空時用水噴射泵,高真空時,再串聯上羅茨泵,極限真空可達150Pa,水噴射泵的極限真空泵度受水溫的限制,只能達到一定的極限真空,串聯上羅茨真空泵后可達到更高的真空度,且抽氣量比一般的機械真空泵或汽水串聯噴射真空泵的都要大,適用于輕工、食品、醫藥、油脂、農藥等行業中。
二、JZJP型羅茨水噴射真空泵機組的工作原理:
JZJP型羅茨水噴射真空泵機組的工作原理是利用流體的能量傳遞二產生真空,羅茨泵的工作原理是利用一對轉子的等速旋轉,產生壓縮而產生真空的?筛鶕蛻魧嶋H需要,可以設計更多級成套機組,以提高機組的抽氣能力和真空度。詳見:,F3LSJ型羅茨水噴射真空泵機組。
三、LSJ型水噴射羅茨真空泵機組的型號說明:
L S J-160-150
L:羅茨泵
S:水噴射泵
J:機組
160:水噴射泵抽速160m3/h
150:羅茨泵抽速150L/S
四、JZJP型羅茨水噴射真空泵機組型號說明:
J ZJ P-70-180
J:機組代號
ZJ:羅茨泵代號
P:水噴射泵
70:羅茨泵抽速70L/S
180:水噴射泵抽速180m3/h
五、JZJP型羅茨水噴射真空泵機組的材質:
1、水噴射泵噴咀陶瓷,其余為增強泵丙烯,或鑄鐵內襯改性聚乙烯(PE),鑄鐵。
2、水箱、氣室、離心泵為增強聚丙烯或碳鋼。
3、管件、閥門為增強聚丙烯或碳鋼
4、羅茨泵為鑄鐵
六
、JZJP型羅茨水噴射真空泵機組的技術參數:
工作水溫為25°C時,大氣壓101.323KPA
性能參數
型號 |
抽氣率L/S |
極限壓力≤Pa |
機組組成型號 |
總功率KW |
主泵 |
中間泵 |
前級泵 |
JZJP-30.60 |
30 |
267 |
ZJ-30 |
|
RPP-40-60 |
3.7 |
JZJP-70.180 |
70 |
267 |
ZJ-70 |
|
RPP-54-180 |
9 |
JZJP-150.280 |
150 |
267 |
ZJ-150A |
|
RPP-65-280 |
18 |
JZJP-150.360 |
150 |
267 |
ZJ-150A |
|
PRR-65-360 |
18 |
JZJP-150.500 |
150 |
267 |
ZJ-150A |
|
RPP-80-500 |
18 |
JZJP-70.30.60 |
70 |
25 |
ZJ-70 |
ZJ-30 |
RPP-40-60 |
5.25 |
JZJP-150.70.180 |
150 |
25 |
ZJ-150A |
ZJ-70 |
RPP-54-180 |
12 |
JZJP-150.150.280 |
150 |
25 |
ZJ-150A |
ZJ-150A(低速) |
RPP-65-280 |
21 |
JZJP-300.150.300 |
300 |
25 |
ZJ-300 |
ZJ-150A |
RPP-65-360 |
22 |
JZJP-300.150.500 |
300 |
25 |
ZJ-300 |
ZJ-150A |
RPP-80-50 |
22 |
注:
1、以上是行業標準推薦型號,也可根據用戶特殊要求,異型設計。
2、單泵的技術指標詳見各泵說明書。
3、以上數據以清水溫度25 ℃
七、JZJP型羅茨水噴射真空泵機組的使用注意事項:
1、設備盡可能放在室內,如放在室外,應搭建遮陽防雨筒棚,避免日曬雨淋,縮短設備使用壽命。
2、機組應放在混凝土地坪上,真空泵機組吸入口與被抽容器的連接管路應盡可能的短些,管徑不能小于吸入口規格,否則影響抽氣量。
3、機組工作時,由于離心泵的運轉及被抽高溫介質的吸入原因,使工作水溫升高,而降低了工作真空度,應不斷注入冷水
調換,或在水箱內加裝冷卻盤管。
特別注意:如果需要長時間停止使用,或在冬天為防止凍裂,則必須將羅茨泵冷卻水套內剩水放盡!
JZJP型羅茨水噴射真空泵機組的訂貨須知:
一、請提供以下詳細數據:①JZJP型羅茨水噴射真空泵機組的產品名稱與型號②JZJP型羅茨水噴射真空泵機組的真空度要求單位PA或MPA③JZJP型羅茨水噴射真空泵機組抽速要求單位L/S或M3/MIN④JZJP型羅茨水噴射真空泵機組的使用條件和功況條件⑤JZJP型羅茨水噴射真空泵機組的電機功率(KW)⑥JZJP型羅茨水噴射真空泵機組的轉速(r/min)⑦JZJP型羅茨水噴射真空泵機組的電壓〔V〕⑧JZJP型羅茨水噴射真空泵機組的進出口口徑⑨JZJP型羅茨水噴射真空泵機組是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的RPP型水噴射真空泵機組的產品型號,請按RPP型水噴射真空泵機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
