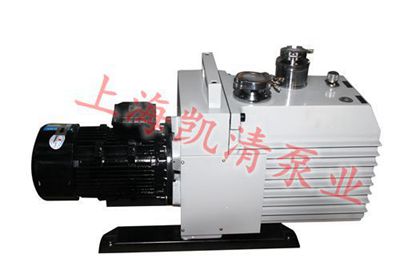

一、2XZ型旋片式真空泵的產品介紹:
2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片。轉子帶動旋片轉時,旋片緊貼腔壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥排氣,從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型旋片式真空泵為雙級直聯結構,它的工作性能由高壓級與低壓級二部份組成,它的吸入口與真空設備連接,在運轉時將容器內的氣體大量吸入與排出,當設備獲得真空時,高壓級排氣閥封閉,高壓級入口的氣體將轉送到第二級,并經第二級吸入與排出真空設備可獲得了一定的真空,2XZ型旋片式真空泵的技術參數為6×10-2 Pa,泵與電機連軸,高轉速,外型小,結構緊湊,流動性工作方便,可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點,所以更適宜于各院校,實驗室里使用。
2XZ旋片式真空泵裝有氣鎮閥,具有延長真空泵油使用時間和防止泵油混水的作用。
2XZ旋片式真空泵具有體積小,重量輕、噪聲低、起動安裝維護方便等優點。此外,還有防止返油的措施,油封漏油污染場地的措施。
1、2XZ旋片式真空泵是獲得真空的基本設備,它可單獨作用,亦可作為其他真空泵,例如羅茨真空泵的前級泵和預抽泵。組成羅茨旋片機組。
2、泵進氣口連續敞通大氣運轉,不得超過兩分鐘。
3、泵不適用于抽除對金屬有腐蝕性的,對泵油起化學反應的、含有顆粒塵埃的氣體,以體含氧過高的,有爆炸性的氣體。
4、泵有得作壓縮泵或輸送泵用。
5、泵的工作環境:溫度5℃-40℃范圍內,相對溫度不大于90%,進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時,按電機標牌的規定接線,應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道,其直徑應不小于泵的進氣口直徑,且管道應短和彎頭少,同時注意管道的泄漏。
8、每次起動前著重查看真空泵的油位,以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、具泵油采用清潔的SY1634-70 1號真空泵油。
10、2XZ旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難,可撥掉進氣管塞帽起動,隨后投入運轉。
二、2XZ型旋片式真空泵的結構圖:
2XZ型旋片式真空泵是容變式直聯結構的旋片式真空泵。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片(刮片)。轉子帶動旋片轉時,旋片緊貼泵腔內壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥片排氣,從而獲得真空。
三、2XZ型旋片式真空泵的參數性能:
型號 |
抽氣 |
極限真空(Pa) |
轉速 |
工作 |
電機 |
進氣口 |
用油量 |
泵油 |
外形尺寸 |
總重量(kg) |
速度 |
(rpm) |
電壓 |
功率 |
直徑(mm) |
(L) |
溫升 |
|
(L/S) |
氣鎮關 |
氣鎮開 |
|
(V) |
(kw) |
|
|
(℃) |
|
2XZ-0.25 |
0.25 |
6.7×10-1 |
|
|
220 |
0.12 |
φ15 |
0.5 |
>40 |
403×130×240 |
16/15 |
2XZ-0.5 |
0.5 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.18 |
φ20 |
0.6 |
>40 |
447×168×260 |
17/16 |
2XZ-1 |
1 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.25 |
φ20 |
0.7 |
>40 |
469×168×260 |
18/17 |
2XZ-2 |
2 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.37 |
φ20 |
1 |
>50 |
514×168×282 |
22/20 |
2XZ-4 |
4 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.55 |
φ20 |
1.2 |
>50 |
565×168×282 |
24/22 |
2XZ-6 |
6 |
6.7×10-2 |
1.33 |
1400 |
380 |
0.75 |
KF-40 |
2 |
>60 |
565×200×342 |
50/40 |
2XZ-8 |
8 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.1 |
KF-40 |
3 |
>60 |
650×240×430 |
70/60 |
2XZ-15 |
15 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.5 |
KF-40 |
4 |
>70 |
700×240×430 |
86/75 |
2XZ-25 |
25 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5 |
>70 |
770×240×430 |
98/85 |
2XZ-30 |
30 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5.5 |
>70 |
770×240×430 |
98/85 |
五、2XZ型旋片式真空泵的注意事項:
鄭重說明:違反上述規定操作使用所造成的人身傷害以及財產損失,本公司概不負責。
2XZ直聯式真空泵嚴禁抽除易燃,易爆及有毒的氣體;
2XZ直聯式真空泵不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體;
2XZ直聯式真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體;
被抽氣體的溫度不得超過80℃,使用環境溫度為了-5℃-60℃;
2XZ直聯式真空泵不得作壓縮泵及輸送泵使用;
2XZ直聯式真空泵嚴禁無油運轉;
泵運行時,嚴禁堵塞排氣口;
2XZ直聯式真空泵使用電壓為192-248V,50Hz插座必須接地;
2XZ直聯式真空泵請勿將重物置于電源線上,勿讓電源線受到到擠壓;
2XZ直聯式真空泵請勿使用破損的插頭和插座;
2XZ直聯式真空泵請勿用潮濕的手插拔電源插頭;
2XZ直聯式真空泵在有煤氣泄露的地方切勿插拔電源插頭及按動開關。
2XZ型旋片式真空泵的選型須知:
一、請提供以下詳細數據:①2XZ型旋片式真空泵的產品名稱與型號②2XZ型旋片式真空泵的真空度要求單位PA或MPA③2XZ型旋片式真空泵抽速要求單位L/S或M3/MIN④2XZ型旋片式真空泵的使用與否和工作條件⑤2XZ型旋片式真空泵的電機功率(KW)⑥2XZ型旋片式真空泵的轉速(r/min)⑦2XZ型旋片式真空泵的電壓〔V〕⑧2XZ型旋片式真空泵的進出口口徑⑨2XZ型旋片式真空泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的2XZ型旋片式真空泵的產品型號,請按2XZ型旋片式真空泵型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
